Введение в различные типы машин для продольной резки.
2026-04-23
Машина для продольной резки, также известная как линия продольной резки, машина для продольной резки или машина для снятия полос, используется для размотки, продольной резки и перемотки металлических рулонов в полосы необходимой ширины. Она подходит для обработки холоднокатаной и горячекатаной углеродистой стали, кремниевой стали, жести, нержавеющей стали и различных металлических материалов с поверхностным покрытием.
Тип продольно-резательной машины
1.Станок для резки с параллельными лезвиями. Этот тип станка имеет два параллельных лезвия. Он обычно используется для поперечной резки исходных прокатанных заготовок (квадратных, слябовых) и других стальных заготовок квадратного или прямоугольного сечения, поэтому его также называют станком для резки заготовок. Иногда этот тип станка также использует два профилированных лезвия для холодной резки прокатанных деталей (таких как круглые трубчатые заготовки и небольшие круглые стальные прутки), в этом случае форма лезвий адаптируется к поперечному сечению прокатанной детали.
2.Угловой ножевой резец. Этот тип ножниц имеет два лезвия: верхнее лезвие расположено под углом, а нижнее — горизонтально, под определенным углом друг к другу. Угол наклона верхнего лезвия составляет от 1° до 6°. Этот тип ножниц обычно используется для холодной и горячей резки стальных листов, полос, тонких плит и заготовок сварных труб. Иногда его также используют для резки связок мелких стальных изделий.
При прокатке полос из полого стекла часто используется станок для резки с наклонными лезвиями, чтобы отрезать верхнюю и нижнюю части полосы (если полоса не разрезается в верхней и нижней частях) для сварки в большие рулоны.
В ножницах с наклонным лезвием верхняя часть лезвия наклонена, а нижняя расположена горизонтально, что позволяет уменьшить длину контакта лезвия с заготовкой, тем самым снижая усилие среза, уменьшая габариты ножниц и упрощая их конструкцию. Основные параметры ножниц с наклонным лезвием включают: максимальное усилие среза, угол наклона лезвия, длину лезвия и количество проходов среза. Эти параметры определяются на основе размеров и механических свойств прокатываемой заготовки.
Введение в продукт

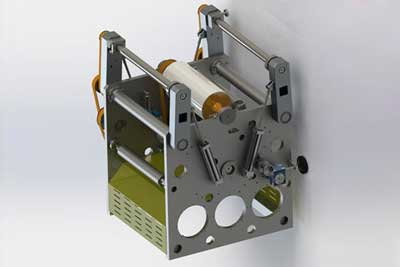

Высокоскоростной станок для продольной резки WR-FT-T700
Характеристики машины:
1.В машине используется комбинация центральной намотки и поверхностной фрикционной намотки. Она может выполнять только фрикционную намотку, только центральную намотку или их комбинацию.
2.В машине используется автоматизированное интегрированное управление на базе ПЛК и сенсорный человеко-машинный интерфейс управления.
3.Приводные валы воздухонаборных устройств AB приводятся в движение отдельными двигателями. Параметры приводных валов AB можно регулировать независимо друг от друга.
4.Усовершенствованная гидравлическая и пневматическая система управления. Обеспечивает различные методы намотки.
5.Метод вращения пневматического вала облегчает разгрузку рулона материала.
Технические параметры:
| Диаметр размотки | Φ1100 мм |
| Снятие напряжения | 10-200Н |
| диаметр обмотки | Φ600 мм |
| натяжение намотки | 10-200Н |
| Минимальная ширина нарезки | 13 мм |
| Толщина разрезаемого материала | 30-200 г/м2 (в зависимости от материала) |
| Максимальная ширина субстрата | 650 мм |
| Максимальная скорость резки | 250 м/мин |
| Точность резки | ±0,5 мм |
| диаметр воздушного вала | 3 дюйма |

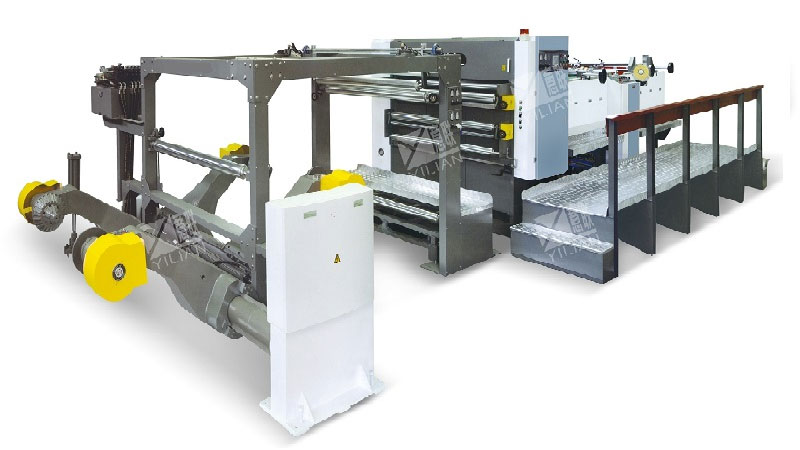

Двухрычажный роторный резак GDJA-1400/1700 с сервоприводом и компьютерным управлением для резки бумаги.
Основные характеристики:
Рулонный шредер типа GDJA использует передовые технологии из Тайваня и Великобритании, оснащен сервоприводом переменного тока для стабильной скорости резки бумаги; импортные прецизионные подшипники и режущие лезвия обеспечивают высокую точность резки; сенсорный компьютерный интерфейс обеспечивает простоту управления; а простая реверсивная рама гарантирует ровность бумаги. Это широко используемая машина для обработки бумаги в бумажной и полиграфической промышленности.
Технические параметры:
| модель | GDJA-1400/1700 |
| Форма для вырезания из бумаги | Верхний срез назад, нижний срез для исправления. |
| Ассортимент бумаги | 50-500 г |
| Точность резки | Для длины резки более 1300 мм: ±0,5 мм |
| Максимальная скорость резки | 300 разрезов/мин |
| Общий вес машины | 13000 кг/15000 кг |
| Расчетный источник питания | AC380В/220В×50Гц |
| Максимальная скорость переключения | 300 м/мин |
| Диапазон длины резки | 450-1450 мм |
| Максимальная высота проталкивания бумаги | 1300 мм |
| Максимальный диаметр рулонной бумаги | 1800 мм (71 дюйм) Макс. |
| Максимальное количество рулонов бумаги | 1400/1700 мм |
| Количество листов бумаги | 2 картинки, 2 листа |
| спрос на газ и предложение | Макс. 5,5 кг/см² × 5 м³/мин |
Высокоточный компьютеризированный станок для продольной резки FQJ1100-1700A
Основные характеристики:
1.Используется круговая резка лезвием для высокой точности и простоты эксплуатации; режущий инструмент регулируется.
2.Используется независимая намотка по осям A и B для удобной загрузки и выгрузки.
3.Воздушные расширительные валы для автоматического контроля натяжения, обеспечивающие аккуратную и компактную намотку готовой продукции.
4.Автоматический пневматический подъемный механизм для разгрузочной стойки.
5.Автоматическое устройство для удаления отходов .
6.Используется частотно-регулируемое управление скоростью. Среди других передовых функций: автоматическое управление с помощью микрокомпьютера, импортное фотоэлектрическое корректирующее устройство, автоматический подсчет метров, аварийная остановка и цифровое отображение натяжения.
Технические параметры:
| модель | ФКЖ-1100А | ФКЖ-1300А | ФКЖ-1600А |
| Максимальный диаметр размотки | 1400 мм | 1400 мм | 1400 мм |
| Максимальная ширина нарезки | 1000 мм | 1200 мм | 1500 мм |
| Максимальный диаметр обмотки | 1000 мм | 1000 мм | 1000 мм |
| Минимальная ширина рулона | 30 мм | 30 мм | 30 мм |
| Скорость резки | 10-260 м/мин | 10-260 м/мин | 10-260 м/мин |
| Точность резки | ±0,3 мм | ±0,3 мм | ±0,3 мм |
| Суммарная мощность | 10 кВт | 11 кВт | 12 кВт |
| Используйте блок питания | 380 В/50 Гц (трехфазный) | 380 В/50 Гц (трехфазный) | 380 В/50 Гц (трехфазный) |
| требования к источнику давления воздуха | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин |
| Общий вес | Примерно 2800 кг | Примерно 3000 кг | Примерно 3300 кг |
| Внешние размеры | 3800×2500×1800 мм | 3800×2800×1800 мм | 3800×3100×1800 мм |
