Принцип работы машины для нанесения композитных покрытий
2026-04-29
Принцип работы композитной машины:
Ламинирующая машина в основном используется для нанесения покрытий и ламинирования рулонных материалов, таких как целлофан, алюминиевая фольга, нейлон, бумага, ПЭТ, ОПП, БОПП, КПП, НЭЙ и ПЭ.
Принцип работы композитной машины следующий:
1.Подготовка:
Сначала установите направляющие ролики на подложку в соответствии с направлением нанесения покрытия. Одновременно отрегулируйте количество клея в нужном соотношении. Запустите систему нагрева печи. После достижения заданной температуры включите приводной двигатель и начните процесс нанесения покрытия.
2.Подложка устройства для размотки покрытия сначала проходит через анилоксовый валик, покрывается клеем, а затем проходит через сушильный туннель для сушки, завершая таким образом процесс нанесения покрытия.
3.Композитный материал
поступает в композитную секцию посредством газожидкостной коррекции EPC и соединяется с подложкой второй разматывающей секции, тем самым осуществляя процесс композитирования.
4.Охлаждение и намотка:
После охлаждения катушки весь процесс производства и обработки подложки завершен. В ходе производства следует учитывать следующие моменты:
(1) Отрегулируйте плоскость подложки, регулируя положение выравнивающего ролика.
(2) Отрегулируйте давление ламинирования между двумя ламинирующими роликами, регулируя относительное расстояние между ними.
(3) Контролируйте натяжение и натяжение намотки подложки, регулируя зажим натяжения муфты и тормоза, чтобы обеспечить плавную работу машины и получить хорошее качество покрытия и эффект ламинирования.
Введение в продукт

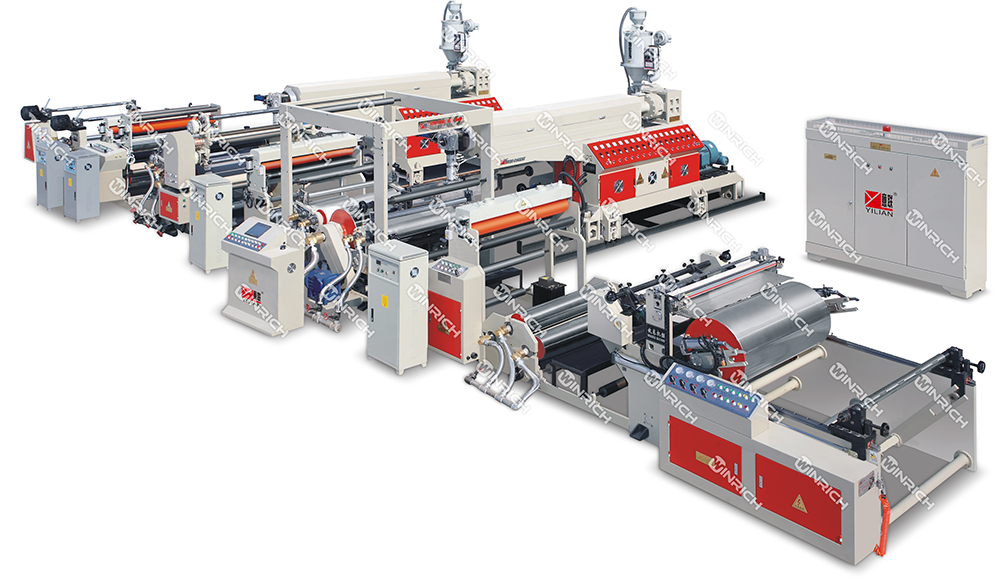

Экструзионная машина для нанесения композитных покрытий с двумя основными узлами SJFM1000-2000D
Основные характеристики:
Двухкомпонентный экструзионно-ламинационный и компаундирующий блок SJFM, использующий передовые зарубежные технологии, в настоящее время является самым современным оборудованием в Китае, способным выполнять двухстороннее ламинирование за одну операцию. Это оборудование подходит для производства двухсторонней мелованной бумаги или многослойных композитных материалов, таких как картонные коробки для молока, сока и напитков, требующих одноразового производства. Это идеальное оборудование для производства асептической упаковки.
Технические параметры:
| модель | SJFM-1000 | SJFM-1100 | SJFM-1300 | SJFM-1600 | SJFM-1800 |
| Композитная скорость | 100-150 | 100-150 | 100-150 | 100-150 | 100-150 |
| Чистая ширина ламинированной пленки | 500-900 | 600-1050 | 600-1250 | 800-1550 | 1000-1750 |
| Толщина покрытия | 0,010-0,1 | 0,010-0,1 | 0,010-0,1 | 0,013-0,1 | 0,013-0,1 |
| Композитный слой | 2-4 | 2-4 | 2-4 | 2-4 | 2-4 |
| Объем экструзии | 10-150/20-150 | 10-180/20-180 | 10-200/20-200 | 10-250/30-250 | 10-280/30-280 |
| соотношение длины винта к его диаметру | Φ90 28:1 | Φ95 30:1 | Φ105 30:1 | Φ105 32:1 | Φ110 33:1 |
| Суммарная мощность | 110 | 130 | 150 | 180 | 200 |
| Внешние размеры | 13000×8300×3200 | 13000×8400×3200 | 13000×8600×3200 | 13000×9000×3200 | 13000×9300×3200 |

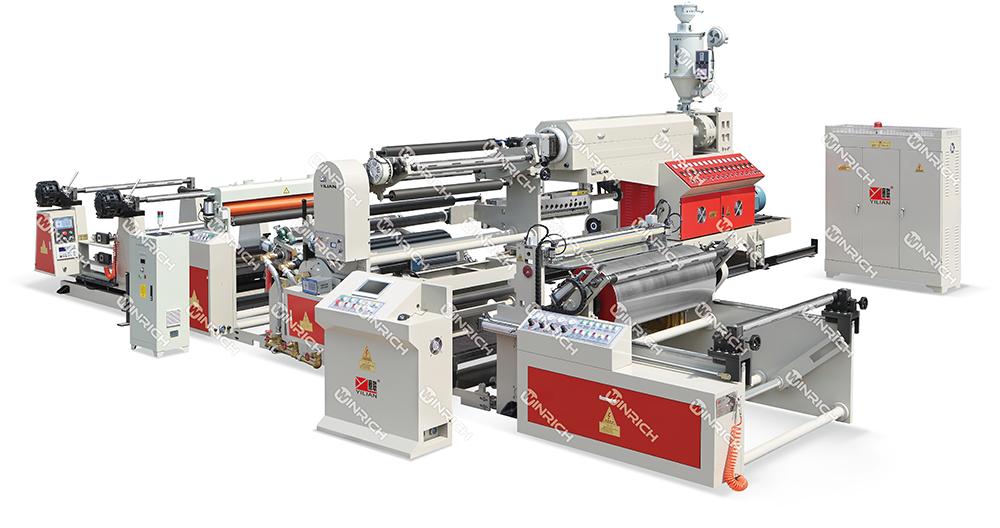

Высокоскоростная экструзионная машина для ламинирования пленок SJFM1100-2000B
Основные характеристики:
Экологически чистая машина для нанесения покрытий серии SJFM объединяет в себе функции подачи, сушки, обработки поверхности, экструзионного ламинирования, резки кромок, отсоса кромок и намотки. Она использует фотоэлектрическую коррекцию, коронную обработку, цифровое отображение скорости линии и длины материала, а также передовые технологии, такие как полностью автоматическое поддержание постоянного натяжения и автоматический контроль температуры. Рабочая скорость составляет 100-150 метров в минуту.
1.Централизованное управление с помощью человеко-машинного интерфейса ПЛК, объединяющее механические, электрические и пневматические системы.
2.Высокоэффективное устройство коронного разряда и гидравлический сменщик сит, являющиеся новаторскими разработками в стране, эффективно повышают прочность изделия на отслаивание.
3.Двухпозиционная система подачи и намотки/выгрузки, позволяющая осуществлять полностью автоматическую или полуавтоматическую смену рулонов без остановки машины.
Технические параметры:
| модель | SJFM-800 | SJFM-1100 | SJFM-1300 | SJFM-1600 | SJFM-1800 |
| длина кромки формы | 900 мм | 1200 мм | 1400 мм | 1800 мм | 2000 мм |
| Ширина изделия | 400-700 мм | 500-1000 мм | 600-1250 мм | 800-1500 мм | 900-1700 мм |
| Максимальная суммарная скорость | 100-150 м/мин | 100-150 м/мин | 100-150 м/мин | 100-150 м/мин | 100-150 м/мин |
| Толщина покрытия | 0,01-0,1 мм | 0,01-0,1 мм | 0,01-0,1 мм | 0,01-0,1 мм | 0,01-0,1 мм |
| Соотношение диаметра винта к длине и диаметру | Φ80 мм × 30 | Φ95 мм × 30 | Φ105 мм × 30 | Φ120 мм × 32 | Φ140 мм × 32 |
| Максимальный диаметр намотки и размотки | Φ1300 мм | Φ1300 мм | Φ1300 мм | Φ1300 мм | Φ1300 мм |
| Внешние размеры | 9600×8000×3200 | 9600×8300×3200 | 9600×8600×3200 | 9600×9000×3200 | 9600×9300×3200 |
| Д*Ш*В (мм) | |||||
| Установленная мощность | 60 кВт | 70 кВт | 80 кВт | 100 кВт | 130 кВт |
| Композитный холодный валик | Φ510 мм | Φ510 мм | Φ510 мм | Φ510 мм | Φ610 мм |
| Применимые субстраты | Полиэтиленовая пленка (BOPP/BOPET/BOPA/CPP/CPE) / Бумага, алюминиевая фольга / Нетканый материал |
Области применения продукции:
Изготовленный из смол, предназначенных для нанесения покрытий, таких как LDPE, LLDPE, PP, EVA и EAA, этот продукт подходит для ламинирования бумаги, бумаги с пластиком, бумаги с алюминием, нетканых материалов и тканых материалов. Он широко используется в бумажной упаковке (бумажные стаканчики, коробки для фастфуда, пакеты для продуктов и т. д.), асептической упаковке, такой как картонные коробки для молока, нетканые пакеты с донышком, пакеты для упаковки подгузников, мешки для цемента, пленки для подогрева пола и в других областях упаковки, придавая различным упаковочным изделиям водонепроницаемость и влагостойкость, экологичность и гигиеничность, прочность и долговечность, а также эстетически привлекательные характеристики.

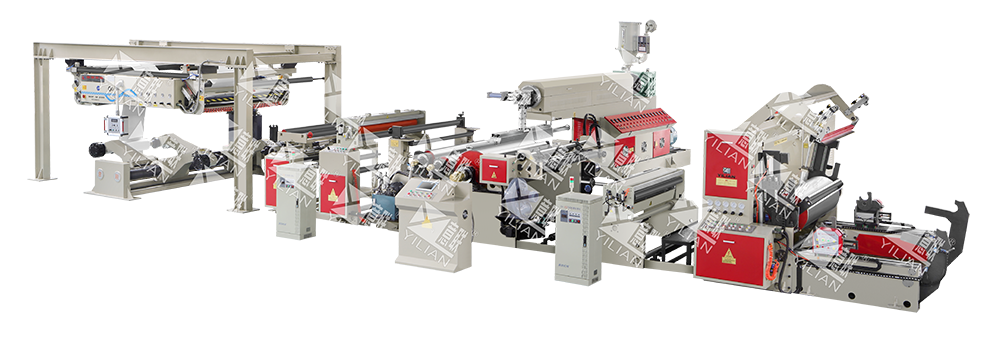

WSFM1100-2000C Полностью автоматическая высокоскоростная машина для нанесения покрытий, экологически чистая и безопасная для окружающей среды.
Основные характеристики:
Централизованное управление с помощью человеко-машинного интерфейса ПЛК, с интегрированной механической, электрической и пневматической конструкцией.
Высокоточная бесшовная импортная оригинальная пресс-форма
Высокоскоростное и высокоэффективное смесительное оборудование (итальянская технология).
Быстрый механизм переключения сети.
Оснащен системой сухого ламинирования, обладающей всеми функциями сухого ламинатора.
Он может быть оснащен одинарными экструдерами, двойными экструдерами, многоэкструдерными системами и системами многослойной соэкструзии.
Технические параметры:
| Технические характеристики | 1100/90 мм, 1300/100 мм, 1500/105 мм, 1800/110 мм |
| Максимальная скорость нанесения покрытия | 150 м/мин, 180 м/мин, 200 м/мин |
| Применимые смолы для покрытий | LDPE, PP, EVA, EAA |
| Применимые субстраты | БОПП, БОПЭТ, БОПА, КПП, КПЭ, бумага, алюминиевый корпус (АЛ) |
| Ширина покрытия | 1100 мм, 1300 мм, 1500 мм, 1800 мм |
| Толщина покрытия | 0,012~0,1 мм |
| Ошибка определения чистой толщины пленки | ≤±5% |
| Композитный холодный валик | Φ500 мм, Φ600 мм, Φ700 мм |
| Технические характеристики винтов | (Л/П) 90: 33, 100: 33, 105:33; Φ110:33 |
| Основной диаметр размотки | Φ800-1500 мм (сверхбольшой диаметр рулона) |
| Вспомогательный диаметр размотки | Φ500 мм |
| диаметр обмотки | Φ800-1700 мм (сверхбольшой диаметр рулона) |
приложение:
Такие товары, как бумажные стаканчики, бумажные миски и крышки для мисок с лапшой быстрого приготовления.
Введение в компанию
Компания Wenzhou Wanrun Machinery Co., Ltd. (ранее Ruian Yilian Machinery Co., Ltd.) расположена в городе Жуйань, на побережье Восточно-Китайского моря, в самом центре провинции Чжэцзян. Она удобно расположена всего в 30 километрах от аэропорта и железнодорожного вокзала, а также рядом с национальной автомагистралью 104. Основанная в 1996 году, компания является профессиональным производителем полиграфического и упаковочного оборудования в Китае.
Основная продукция компании включает в себя: полностью автоматические высокоскоростные безвальные машины для нанесения покрытий WSFM , серию машин для нанесения покрытий SJFM , серию машин для поперечной и продольной резки DFJ , серию машин для продольной резки FQJ ; роторные режущие станки GDJB. Наша продукция широко используется в производстве бумаги, тканей, металлической фольги, полиэтиленовых пакетов и других материалов. Она распространяется более чем в двадцати провинциях Китая, а также в Гонконге и на Тайване, и экспортируется в Юго-Восточную Азию, на Ближний Восток, в Восточную Европу, Южную Америку, Африку и другие страны и регионы, получая высокую оценку от наших клиентов.
