Конструкция и принцип работы машины для продольной резки бумаги
2026-04-16
Основная структура и принцип работы
Машина для продольной резки бумаги состоит из рамы, системы трансмиссии, механизмов подачи и намотки, устройства регулирования натяжения, тяговых элементов, опоры для резки, а также устройства для намотки и выгрузки отходов. Она разрезает сырье на несколько независимых блоков. Принцип ее работы заключается в фиксации сырья на подающем валу с помощью магнитного порошкового регулятора натяжения на одном конце для поддержания постоянного натяжения. Затем сырье протягивается парой резиновых роликов и разрезается на несколько полос лезвиями. Эти полосы затем направляются направляющими роликами к намоточным валам А и В для намотки в готовую продукцию. Передача осуществляется главным двигателем, синхронно приводящим в движение тяговые резиновые ролики и намоточный вал, что обеспечивает подачу и сбор готовой продукции.
1.Рама и система передачи: Рама состоит из левой и правой боковых панелей, опор и механизма подачи. Система передачи в основном используется для перемещения сырья и перемотки готовой продукции. Она использует двигатель с бесступенчатой регулировкой скорости и регулируемым частотным преобразователем для привода тяговых роликов через клиноременную передачу. Главный тяговый ролик и ведомый тяговый ролик находятся в тесном контакте и вращаются синхронно, перемещая сырье. Активный тяговый ролик приводит в движение нижний вал кругового резака, вращающийся синхронно для достижения более высоких показателей резки. Нижний вал кругового резака приводит в движение обмотки А и В, вращающиеся синхронно, тем самым обеспечивая перемотку материала.
2.Механизм втягивания и устройство натяжения: Механизм втягивания в основном состоит из цепи, синхронного шкива, магнитопоршневой муфты и пневматического вала. Отдельный двигатель управляет работой двух втягивающих валов. Натяжение втягивающих валов можно изменять, регулируя ток магнитопоршневой муфты.
3.Тяговый элемент: Тяговый элемент в основном состоит из пары тяговых резиновых роликов и нескольких роликов из твердого анодированного алюминия, которые используются для перемещения сырья для последующей прокатки готового изделия. Его привод осуществляется от двигателя, который передает мощность на приводной тяговый резиновый ролик через клиновой ремень, обеспечивая его вращение.
4.Держатель режущего лезвия: Держатель режущего лезвия позволяет выполнять резку круглым и прямым лезвием. С помощью рукоятки круглое лезвие можно слегка перемещать вдоль оси через плоский кулачок для регулировки зазора между кромкой круглого лезвия и канавкой втулки.
5.Сбор и сброс отходов: Отходы удаляются через воздуховод с помощью силы воздушного потока воздуходувки.
6.Механизм подачи и автоматическая коррекция: Механизм подачи в основном состоит из подающего вала, опорного блока, цилиндра, основания, левого и правого подвижных сидений и т. д. Устройство автоматической коррекции состоит из фотоэлектрического выключателя, корректирующего направляющего ролика, левого и правого кронштейнов, корректирующей подвижной пластины, шариковой гайки и ходового винта, синхронного двигателя и левого и правого концевых выключателей.
Введение в продукт

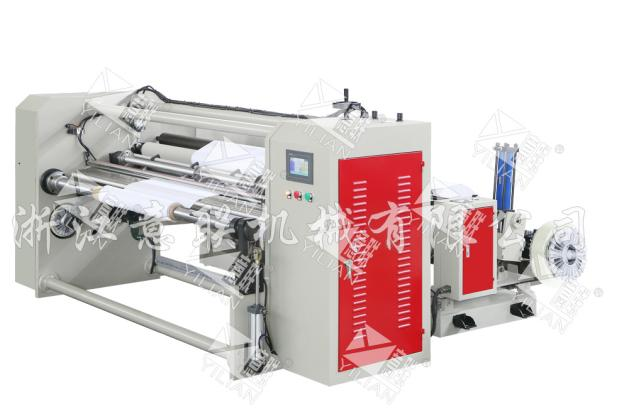

GSFQ1100-1700 — высокоскоростной бумагорезный станок с пустым корпусом.
Основные характеристики:
1.Метод круговой резки обеспечивает высокую точность резки, простоту эксплуатации и регулируемый размер лезвия.
2.Она отличается независимой намоткой осей А и В, автоматической загрузкой и разгрузкой, а также удобством в эксплуатации.
3.В намоточном валу используется расширяющийся воздух вал с автоматическим контролем натяжения и возможностью поверхностного трения; центральная намотка обеспечивает аккуратную и компактную намотку готового изделия.
4.Кормушка оснащена гидравлической автоматической подъемной системой.
5.Автоматическое устройство для откачки и сброса отходов
6.В этой машине используется частотно-регулируемая система управления скоростью, автоматическое управление на базе ПЛК и импортное фотоэлектрическое корректирующее устройство. Она также обладает расширенными функциями, такими как автоматический подсчет метров, аварийная остановка и цифровое отображение натяжения.
Технические параметры:
| модель | GSFQ-1100 | GSFQ-1300 | GSFQ-1600 |
| Максимальный диаметр размотки | 1400 мм | 1400 мм | 1400 мм |
| Максимальная ширина реза | 1100 мм | 1300 мм | 1600 мм |
| Максимальный диаметр обмотки | 1400 мм | 1400 мм | 1400 мм |
| Минимальная ширина рулона | 30 мм | 30 мм | 30 мм |
| Скорость резки | 10-300 м/мин | 10-300 м/мин | 10-300 м/мин |
| Точность резки | ±0,2 мм | ±0,2 мм | ±0,2 мм |
| Суммарная мощность | 25 кВт | 28 кВт | 35 кВт |
| Используйте блок питания | 380 В/50 Гц (трехфазный) | 380 В/50 Гц (трехфазный) | 380 В/50 Гц (трехфазный) |
| требования к источнику давления воздуха | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин | Максимальная скорость потока: 5,5 кг/см² × 0,5 м³/мин |
| Общий вес | Примерно 5800 кг | Примерно 6000 кг | Примерно 6500 кг |
| Внешние размеры | 7500×3500×2200 мм | 7500×3700×2200 мм | 7500×4000×2200 мм |

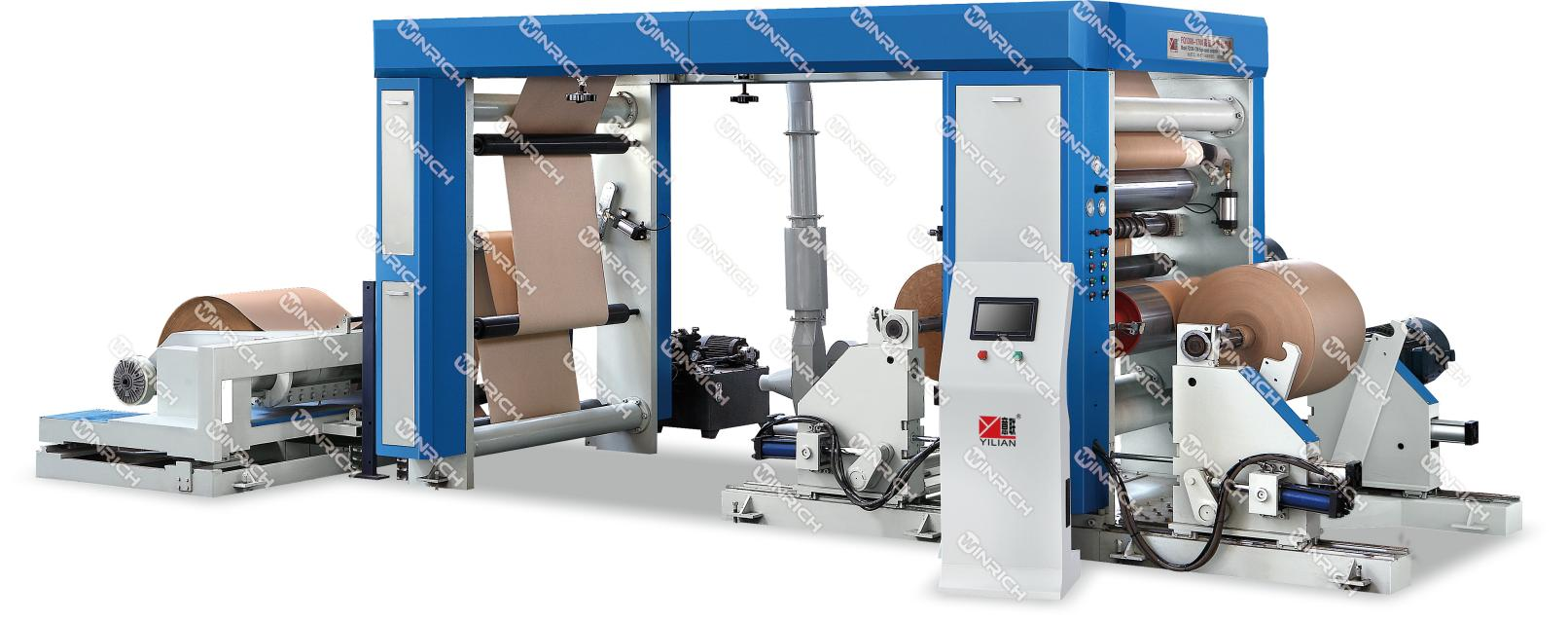

Станок для продольной резки подарочной бумаги LFQJ2000
Основные характеристики:
Этот станок подходит для продольной и поперечной резки рулонных материалов, таких как бумага, товарные знаки, этикетки для сигарет, календари, винные коробки, игральные карты и бумагопластиковые композиты. В числе особенностей: резка круглым лезвием, автоматическая подача, фотоэлектрическое слежение, управление мощностью, регулирование скорости с помощью частотного преобразователя, устройство позиционирования оборудования, автоматический подсчет и звуковая сигнализация.
Технические параметры:
| Скорость резки | 80-150 м/мин |
| Ширина резки | 2000-мм-модель |
| Длина резки | 500 мм- |
| Точность позиционирования | ±0,3 мм/шт. |
| Питание основного блока | 7,5 кВт (резательный станок) |
использовать:
Этот станок подходит для резки рулонных упаковочных материалов, таких как различные виды бумаги, бумаго-пластиковые композиты и цветные печатные композиты. Он широко используется в бумагоперерабатывающей, полиграфической и упаковочной промышленности и т. д.

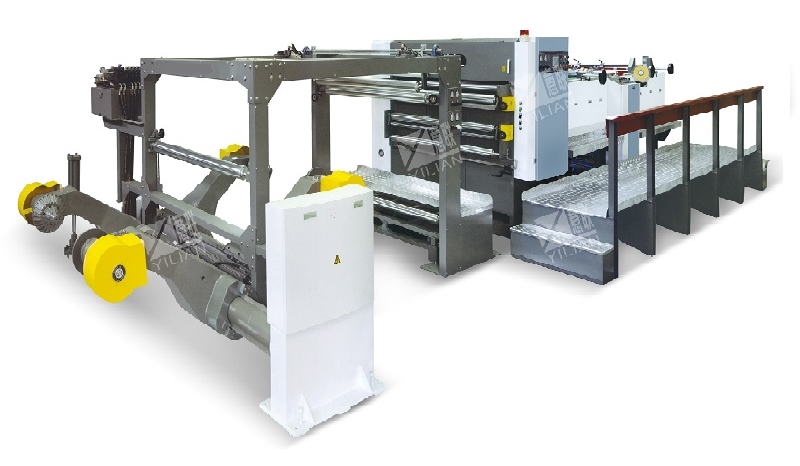

Двухрычажный роторный резак GDJA-1400/1700 с сервоприводом и компьютерным управлением для резки бумаги.
Основные характеристики:
В рулонном станке для продольной резки бумаги типа GDJA используются передовые технологии из Тайваня и Великобритании, включая сервопривод переменного тока для стабильной скорости резки; импортные прецизионные подшипники и режущие лезвия обеспечивают высокую точность резки; управление осуществляется с помощью сенсорного компьютерного интерфейса; а простая перевернутая рама гарантирует ровность бумаги. Это широко используемое оборудование для обработки бумаги в бумажной и полиграфической промышленности.
Технические параметры:
| модель | GDJA-1400/1700 |
| Форма для вырезания из бумаги | Верхний срез оттянут, нижний срез исправлен. |
| Ассортимент бумаги | 50-500 г |
| Точность резки | Для длины резки более 1300 мм: ±0,5 мм |
| Максимальная скорость резки | 300 разрезов/мин |
| Общий вес машины | 13000 кг/15000 кг |
| Расчетный источник питания | AC380В/220В×50Гц |
| Максимальная скорость переключения | 300 м/мин |
| Диапазон длины резки | 450-1450 мм |
| Максимальная высота проталкивания бумаги | 1300 мм |
| Максимальный диаметр рулонной бумаги | 1800 мм (71 дюйм) Макс. |
| Максимальное количество рулонов бумаги | 1400/1700 мм |
| Количество листов бумаги | 2 картинки, 2 листа |
| спрос на газ и предложение | Макс. 5,5 кг/см² × 5 м³/мин |
